Основные характеристики промышленно выпускаемых вторичных хит (аккумуляторов)

Аккумулятор обычно соседствует с двигателем. А как раз высокой температуры этот агрегат не переносит. Законы, ограничивающие уровень шума, заставляют производителей все тщательнее затыкать любые отверстия в отсеке двигателя, что приводит к повышению температуры в моторном отсеке. На сегодняшний день это, пожалуй, самая большая проблема для производителей аккумуляторов.

Ведь верхний предел рабочей температуры этих устройств - 100 градусов С, дальше электролит просто закипает. Но даже если температура и не достигает рокового предела, а только к нему приближается, срок службы батарей все равно снижается в три-четыре раза.

Свинцовая стартерная аккумуляторная батарея (АКБ) - вторичный источник электрической энергии. Это значит, что после глубокого разряда ее работоспособность можно полностью восстановить при помощи заряда - пропускания электрического тока в направлении, обратному тому, в котором протекал ток при разряде.

Работает АКБ по принципу превращения электрической энергии в химическую (при заряде) и обратном превращении - химической энергии в электрическую (при разряде). Активные вещества заряженного свинцового аккумулятора, принимающие участие в токообразующем процессе:

· на положительном электроде - двуокись свинца темно-коричневого цвета;

· на отрицательном электроде - губчатый свинец серого цвета.

Электролит - водный раствор серной кислоты плотностью 1,28 г/смі, который, как и активная масса электродов, принимает участие в токообразующем процессе.

В процессе разряда активная масса как положительного, так и отрицательного электродов превращается в сульфат свинца (белого цвета). Поэтому теория, описывающая химические процессы, протекающие при заряде и разряде свинцового аккумулятора, называется теорией двойной сульфатации. При этом плотность электролита снижется к концу разряда до 1,08-1,10 г/смі.

Сегодня наиболее распространены автомобильные АКБ номинальным напряжением 12 В. Их емкость составляет от 36 до 190 А·ч.

Основы традиционного исполнения батарей сформировались уже в начале 20-го века и постепенно трансформировались до современного состояния по мере появления новых конструкционных материалов, но их эксплуатационные недостатки при этом сохранились.

В России батареи традиционного исполнения выпускают как в моноблоках с отдельными крышками, герметизируемыми битумной смазкой, так и в моноблоках с общей крышкой, герметизируемой контактно-тепловой сваркой.

Аккумуляторные батареи с отдельными крышками (рис. 1 <http://akbplus.ru/AKB-Spravka/ustroistvo-avto-akkumulatora.html>) собирают в одном многоячеечном корпусе - моноблоке (2), выполненном из эбонита или другой кислотостойкой пластмассы, разделенном перегородками (16) на отдельные камеры-ячейки (банки), по числу аккумуляторов в батарее. В каждую из ячеек помещен блок, состоящий из чередующихся положительных (5) и отрицательных (3) электродов, разделенных сепараторами (4). Он представляет собой отдельный аккумулятор напряжением 2 В. Пространство между дном моноблока и верхними кромками фиксирующих электроды опорных призм (1) служит для накаливания шлама - осадка, образующегося в процессе эксплуатации вследствие оплывания частиц активной массы положительных электродов. Когда объем шламового пространства заполняется, происходит замыкание нижних кромок разноименных электродов и аккумулятор теряет работоспособность.

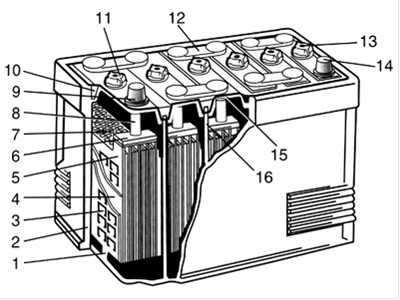

Рис. 1 Аккумуляторная батарея с отдельными крышками

Электроды состоят из активной массы, нанесенной на токоотвод решетчатой конструкции - решетку. Сепараторы разделяют участвующие в электрохимических превращениях реагенты, а также обеспечивают возможность диффузии электролита от одного электрода к другому. Сторона сепаратора, обращенная к положительному электроду для облегчения доступа электролита к поверхности активной массы, выполнена ребристой.

Борн (8), который служит наружным токоотводом аккумулятора, последовательно соединяет соседние аккумуляторы между собой в батарею. К выводным борнам крайних аккумуляторов батареи привариваются полюсные выводы (9) и (14), служащие для соединения батареи с внешней электрической цепью. Положительный (9) и отрицательный (14) выводы имеют разный диаметр, что позволяет исключить возможность переполюсовки при подключении АКБ к бортовой цепи автомобиля.

В верхней части электродного блока устанавливают щиток (7), предохраняющий верхние кромки сепараторов (4) от повреждения при замерах уровня и плотности электролита.

Каждый аккумулятор после установки электродного блока в камеру-ячейку моноблока закрывают сверху отдельной пластмассовой или эбонитовой крышкой (15). В ней выполняют по два отверстия с втулками для выводных борнов электродного блока. Между ними расположено резьбовое отверстие для заливки электролита и периодического обслуживания аккумулятора в процессе эксплуатации. После заливки электролита резьбовое отверстие закрывают пробкой из полиэтилена (11), имеющей небольшое вентиляционное отверстие (13), предназначенное для выхода газов при эксплуатации.
