Для отставания значительных количеств в жидкости, например для очистки сточных вод, используют бетонные бассейны больших размеров или несколько последовательно соединенных резервуаров, работающих полунепрерывным способом: жидкость (вода) поступает и удаляется непрерывно, а осадок (шлам) выгружают из аппарата периодически.
Отстойники непрерывного действия нашли широкое распространение в производственной практике. Наиболее типичны - отстойники непрерывного действия с гребковой мешалкой (рис. 1.3). Они представляют собой невысокие (относительно диаметра, ) цилиндрические резервуары 1 со слегка коническим днищем и внутренним кольцевым желобом 2 (вдоль верхнего края аппарата) для сбора осветленной жидкости.

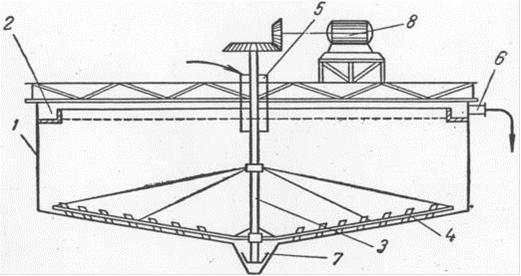

Рис. 1.3 Отстойник непрерывного действия с гребковой мешалкой
- цилиндрическая часть корпуса; 2 - кольцевой желоб; 3 - мешалка гребковая; 4 - лопасти мешалки; 5 - штуцер подачи исходной суспензии (входной штуцер); 6 - штуцер вывода осветленной жидкости; 7 - разгрузочное устройство для осадка (шлама); 8 - электродвигатель.
В резервуаре установлена мешалка 3 с наклонными лопастями 4, на которых расположены гребки для непрерывного перемещения осаждаемых частиц к разгрузочному устройству 7. Одновременно гребки слегка взбалтывают осадок, способствуя этим его обезвоживанию. Мешалка вращается медленно (0,015 0,5 оборотов в минуту), и не нарушает процесса осаждения. Исходная жидкая смесь непрерывно поступает через патрубок (штуцер) 5 в середину резервуара. Осветленная жидкость переливается в кольцевой желоб 2 и удаляется через штуцер 6. Осадок (шлам) - текущая сгущенная суспензия (концентрация твердой фазы обычно не превышает 60%) удаляется из резервуара при помощи диафрагмового насоса. Вал мешалки приводится во вращение от электродвигателя 8 через редуктор.
Достоинства отстойника непрерывного действия с гребковой мешалкой:
) непрерывность функционирования;
) высокая производительность (до 3000 т/сутки осадка);
) равномерная плотность осадка;
) возможность регулирования плотности осадка путем изменения производительности;
) более эффективное обезвоживание, осадка благодаря наличию гребковой мешалки;
) работа отстойника может быть полностью автоматизирована.
К недостаткам этих аппаратов следует отнести их громоздкость. Гребковые нормализированные отстойники имеют диаметр от 1,8 до 30 м., а при очистке больших объемов воды, отстойники достигают в диаметре 100 м. В табл. 1.1 приведены данные по геометрическим параметрам этих отстойников.
Таблица 1.1 Числовые значения геометрических параметров отстойников непрерывного действия
Параметр |
Числовые значения | ||||||||
Диаметр, м1,83,66,09,012,015,018,024,030,0 | |||||||||
Высота, м1,81,83,03,63,53,63,23,63,6 | |||||||||
Поверхность (площадь) м22,5410,228,263,9113176,6254452706,5 |
