Аналитический обзор аппарата

Отстойники разделяются на три основных конструктивных типа в зависимости от направления движения воды - вертикальные, горизонтальные, радиальные. К отстойникам относят и осветлители, где одновременно с отстаиванием сточная вода фильтруется через слой взвешенного осадка, а также комбинированные сооружения - осветлители- перегниватели и двухъярусные отстойники, в которых наряду с осветлением воды осуществляется сбраживание и уплотнение выпавшего осадка.

Тип отстойника и его конструкцию следует выбирать в зависимости от производительности, концентрации и характера нерастворенных примесей в воде, способа обработки осадка, уровня стояния грунтовых вод, местных условий площадки строительства. В каждом конкретном случае выбор типа отстойников должен определяться в результате технико-экономического сравнения нескольких вариантов. Число первичных отстойников надлежит принимать не менее двух, вторичных - не менее трех. Вертикальные отстойники применяют при производительности очистной станции до 20 тыс.м3/сут, горизонтальные - свыше 15тыс.м/сут, радиальные - свыше 20 тыс.м3/сут, осветлители- перегниватели - до 30 тыс.м3/сут, двухъярусные отстойники - до 10 тыс. м3/сут.

В большинстве случаев эффект очистки в отстойниках составляет 50-70 % при продолжительности отстаивания 1-3 ч; эффективность работы осветлителей достигает 70 %. Для улучшения отстаивания в сточную воду вводят коагулянты и флокулянты, способствующие увеличению скорости осаждения взвешенных частиц.

Горизонтальные отстойники

представляют собой прямоугольные в плане резервуары, выполненные из железобетона и оборудованные водораспределительными и водосборными устройствами (рис. 1.1). Вода поступает в отстойник с торцевой стороны. Для более равномерного распределения воды по сечению отстойника устраивают водораспределительные и водосборные устройства в виде поперечных водосливов, дырчатых перегородок и желобов.

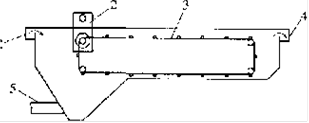

Рис. 1.1. Горизонтальный отстойник 1 - водоподводящий лоток; 2 - привод скребкового механизма; 3 - скребковый механизм; 4 - водоотводящий лоток; 5 - отвод осадка.

отстойник грубодисперсный примесь радиальный

В отстойнике каждая частица движется с потоком воды в горизонтальном направлении со скоростью V и вниз под действием силы тяжести со скоростью ио. Таким образом, скорость перемещения каждой частицы будет представлять равнодействующую двух этих скоростей. В отстойнике успеют осесть только те частицы, траектория которых пересекает дно отстойника в пределах его длины.

Вертикальные отстойники

представляют собой цилиндрический (или квадратный в плане) резервуар с коническим днищем, образующим емкость для накопления осадка. Различные типы вертикальных отстойников отличаются конструкцией впускных и выпускных устройств. Наиболее распространенным типом является отстойник с впуском воды через центральную трубу, снабженную в нижней части раструбом и отражательным щитом

Радиальные отстойники

представляют собой круглые в плане резервуары диаметром от 18 до 50 м и более. Они предназначены для очистки больших количеств сточных вод с высоким содержанием взвесей (более 2000 мг/'л).

Известны радиальные отстойники трех конструктивных модификаций - с центральным или периферийным впуском воды и вращающимся сборно-распределительным устройством (УВР).

В отстойниках с центральным впуском (рис.1.2), вода поступает по центральной трубе снизу вверх, а затем движется от центра к периферии. Скорость течения при этом меняется от максимальной в центре до минимальной на периферии, на середине радиуса она составляет 5- 10 мм/с. Глубина проточной части отстойника 1,5-5 м, отношение диаметра к глубине D:H-6-12 (до 30). Эффективность осаждения в них составляет 60 %.
