Отстойники

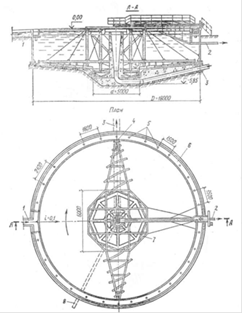

Рис. 21. Радиальный отстойник с периферийным выпуском диаметром 18 м 1 - подводящий канал; 2 - трубопровод для отвода плавающих веществ; 3 - отводящий трубопровод; 4- затвор с подвижным водосливом для выпуска плавающих веществ; 5 - струенаправляющие трубки; 6 - распределительный лоток; 7- полупогружная доска для задержания плавающих веществ; 8 - иловая труба

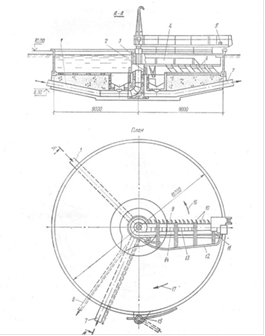

Рис. 22. Отстойник с вращающимся сборно-распределительным устройством 1 - подводящий трубопровод; 2 - воздушные затворы; 3 - центральная чаша; 4 - сборно-распределительное устройство; 5 - периферийный привод; 6 - скребки; 7 - отводящий трубопровод осветленной воды; 8 - илопровод; 9 - затопленный лоток; 10 - вертикально подвешенные лопатки; -водослив; 12 - полупогружная доска; 13 - щелевое днище; 14 - криволинейная перегородка; 15 - камера жиросборника; 16 - направление впуска сточной воды; 17 - направление движения сборно-распределительного устройства

Оригинальна конструкция радиального отстойника с вращающимися водораспределительным и водосборным устройствами (рис. 22). Конструкция отстойника такова, что основная масса воды в нем находится в потоке и поэтому обеспечивается быстрое осаждение взвешенных веществ. Распределение и сбор осветленной воды производится с помощью вращающегося желоба, разделенного продольной перегородкой. Распределительный лоток имеет струенаправляющие лопатки и щелевое днище, через щели которого падают тяжелые частицы. Стенки и днище водосборного лотка с затопленным водосливом водонепроницаемые. Вода из лотка отводится с помощью сифона в отводной желоб. В водосборном лотке у днища находится направляющий козырек. Пропускная способность отстойника такой конструкции в 1,5 раза больше, чем типового радиального отстойника при одинаковом эффекте осветления. Глубина зоны отстаивания 0,8-1,2 м, высота нейтрального слоя 0,7 м.

Тонкослойные отстойники имеют водораспределительную, отстойную и водосборную зоны, а также осадочную зону. Отстойная зона разделена полками (или трубами) и отстаивание происходит в пространстве между полками высотой до 15 см. Известен ряд конструкций тонкослойных отстойников. В тонкослойном отстойнике возможны следующие схемы движения воды и выпавшего осадка:

) перекрестная - когда осадок движется перпендикулярно направлению движения потока;

) противоточная - когда осадок удаляется в направлении, противоположном движению потока;

) прямоточная - когда направления движения потока и осадка совпадают.

Наиболее эффективны тонкослойные отстойники с противоточной схемой движения фаз - воды и осадка. Осадок сползает в иловый приямок, из которого периодически удаляется. Всплывшие вещества собираются в пазухе между секциями и удаляются лотком. Тонкослойные отстойники обычно применяют для осветления сточных вод, содержащих взвешенные вещества однородного состава в относительно небольших концентрациях. Иногда их используют в качестве второй ступени механической очистки.

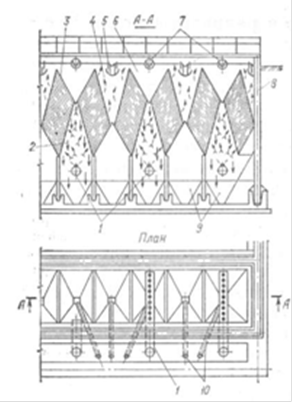

Рис. 23. Тонкослойный трубчатый отстойник 1 - подающие распределительные трубопроводы; 2- распределительная щель; 3 - пластмассовые трубчатые блоки; 4 - водосборная щель; 5 - лотки для сбора осветленной воды; 6 - пазухи для сбора всплывающих веществ; 7-поворотные трубы для отвода плавающих веществ; 8 - емкость; 9 - приямки для сбора и уплотнения осадков; 10 - трубопроводы для выпуска осадка

Рис. 24. Зависимость показателя степени ni от исходной концентрации механических загрязнений в городских сточных водах при различном эффекте отстаивания
