Отстойники

Наблюдения за распределением сточной жидкости по отстойнику показали, что жидкость, выйдя из щели между раструбом центральной трубы и отражательным щитом, движется радиально к стенкам отстойника, а затем поднимается вверх вдоль стенок с относительно большими скоростями. Взвешенные вещества выпадают на горизонтальном пути движения жидкости от центра отстойника к периферии за счет растекания струи и уменьшения скорости движения. Чем мельче те частицы, которые должны быть выделены из сточной жидкости, тем больше должен быть радиус отстойника, представляющий собой основную расчетную величину.

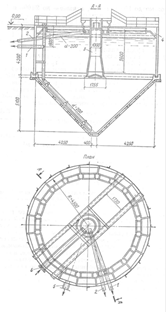

Рис. 16. Вертикальный отстойник диаметром 9 м из сборного железобетона 1 - выпуск осадка; 2 - выпуск плавающих веществ; 3 - центральная труба с отражательным щитом; 4 - водосборный желоб; 5 и 6 - отводящий и подводящий лотки

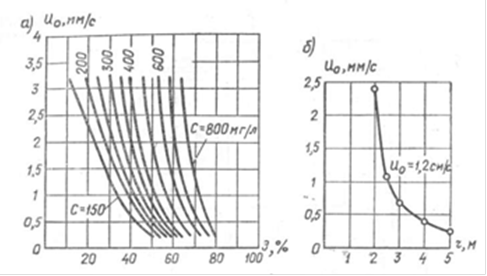

Рис. 17. Зависимость эффекта осветления Э в вертикальных отстойниках от минимальной гидравлической крупности осаждаемых частиц «о и начальной концентрации взвешенных веществ в сточной жидкости С (а) и график для расчета вертикальных отстойников

При расчете отстойников вначале по необходимому эффекту осветления при заданной концентрации взвесей в сточной воде находят по графику (рис. 17, а) гидравлическую крупность и частиц, которые должны быть задержаны в отстойнике. Затем по найденной гидравлической крупности по графику (рис. 17,6) определяют радиус отстойника г в зависимости от средней скорости входа сточной жидкости в отстойник, принимаемой равной 1,2 м/с. Диаметр центральной трубы d рассчитывают по скорости 30 мм/с. Длину трубы и равную ей высоту цилиндрической части отстойника принимают не менее 2,75 м.

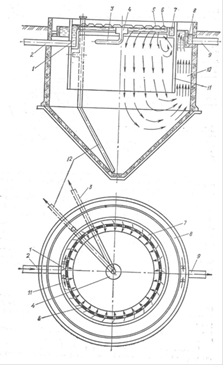

Рис. 18. Вертикальный отстойник с нисходяще-восходящим потоком

- приемная камера; 2 - подающий лоток; 3 и 4 - трубопровод и приемная воронка для удаления плавающих веществ; 5 - зубчатый водослив; 6-отражательный козырек; 7 - распределительный лоток; 8 - лоток для сбора осветленной воды; 9 - отводящий трубопровод; 10 - отстойник; 11 - кольцевая полупогружная перегородка; 12 - иловая труба

Рис. 19. Вертикальный отстойник с периферическим впускным устройством

- водоподающая труба (или лоток); 2 - водораспределительный лоток переменного сечения; 3 - струенаправляющая стенка; 4 - кольцевой водосборный лоток; 5 - трубопровод для отвода осветленной воды; 6 - отражательное кольцо; 7 - труба для выпуска осадка; 8- сборник всплывающих веществ

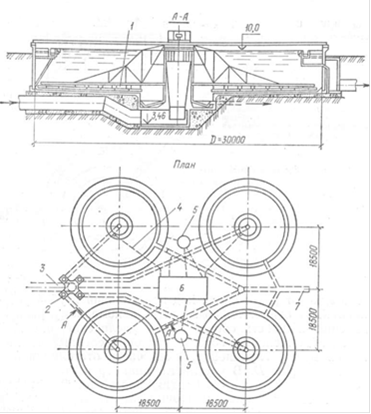

Рис. 20. Первичные радиальные отстойники 1 - илоскреб; 2 - распределительная чаша; 3 и 7 - подводящий и отводящий трубопроводы; 4 - трубопровод сырого осадка; 5 - жиросборник; 6 - насосная станция

Объем осадочной камеры вертикальных отстойников определяют так же, как и для горизонтальных отстойников. Осадок удаляется самотеком (под гидростатическим напором столба воды) через иловую трубу, опущенную до основания отстойника. Нижнюю часть осадочной камеры делают конической или пирамидальной с углом наклона стенок к горизонту 50° для создания благоприятных условий сползания выпавшего осадка.

Осветленная вода отводится по сливному лотку (желобу), расположенному по периметру отстойника. На расстоянии 0,3-0,5 м от желоба устанавливают обычно полупогружную доску, которая задерживает всплывающие вещества. Для отстойников диаметром 6 м и более сборные желоба устраивают не только по периферии, но и радиально, что улучшает условия распределения воды в отстойнике и повышает эффект его работы.
