Краткое описание производственного процесса

Описание технологического процесса

Процесс улавливания паров бензина из паровоздушной смеси методом адсорбции.

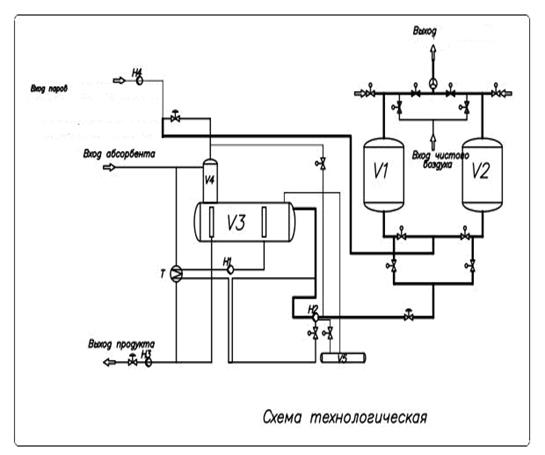

Из паровоздушной смеси пары летучего растворителя можно выделить, используя метод адсорбции. Адсорбцией называют процесс поглощения одного или нескольких компонентов из газовой смеси или раствора твёрдым пористым веществом - адсорбентом. Установка предназначена для улавливания из паровоздушной смеси паров бензола при производстве резинотехнических изделий. Технологические схемы адсорбционных процессов улавливания из паровоздушных смесей паров бензола и паров бензина принципиально не отличаются друг от друга. Ниже приведена схема и дано описание технологического процесса адсорбционной установки, общее для первого (улавливание бензола) и второго (улавливание бензина) случаев.

Поступающая на установку паровоздушная смесь (в первом случае воздух с парами бензола, во втором - воздух с парами бензина) имеет концентрацию 20 г. горючего вещества в 1 м3 воздуха. Паровоздушная смесь подсасывается на установку центробежным вентилятором и под избыточным давлением 400 мм. рт. ст. и температуре 20°С поступает в адсорбер V1 . Находящийся в адсорбере активированный уголь поглощает 90% паров горючего вещества из паровоздушной смеси, а воздух с остатком пара выбрасывается в атмосферу. В адсорбере V2 в этот же момент (т.е. когда в адсорбере V1 идёт поглощение) происходит процесс десорбции - обратное извлечение из активированного угля паров растворителя. Для осуществления процесса десорбции в адсорбер подают водяной пар давлением 0,3 МПа. Смесь водяного пара и извлеченных из угля паров растворителя поступает в холодильник-конденсатор T на конденсацию. Охлаждение паров в конденсаторе происходит за счёт подачи через трубки холодной воды. Полученный в холодильнике T конденсат, представляющий собой смесь горючей жидкости (бензола, бензина) и вода, поступает в отстойник V3 на разделение эмульсии путем её расслаивания. Вода, как наиболее тяжёлая, скапливается в нижней части отстойника и отводится в канализацию. Горючая жидкость, как более лёгкая, из верхней части отстойника V3 насосом подаётся в ёмкость растворителя V4. Емкость имеет дыхательную трубу . Несконденсировавшиеся пары из отстойника поступают снова в адсорбер на улавливание. После процесса адсорбции паров адсорбер V1 переключается на десорбцию, а адсорбер V2 после десорбции переключается на адсорбции паров растворителя, т.е. пропускают через него паровоздушную смесь. Для сушки увлажнённого после десорбции угля, пропускаемого через адсорбер, паровоздушную смесь подогревают некоторое время в кожухотрубчатом паровом подогревателе до температуры 80°С. При аварийной ситуации на ректификационной станции ПВС выбрасывается в атмосферу по трубе. От распространения пламени линии ПВС защищены гравийными огнепреградителями, а для защиты их от разрушения при взрыве имеются мембранные предохранительные клапаны.

Адсорберы расположены. на открытой металлической этажерке, примыкающей к зданию II степени огнестойкости, где размещены все остальные аппараты установки.

Исходные данные для выбора задания на расчетно-графическую работу.

Наименование оборудования: сепаратор-отстойник

Режим работы: t = 20 C0; Размеры: d или l = 1,0 м, h = 2,0 м

Диаметр, м - 0,8;

Высота, м - 1,6;

Температура, C0 - 22;

Давление рабочее, МПа - 0,102;

Диаметр линии, мм - 75;

Защита дыхательной линии - ДК;

Регулирование уровня - Авт;

Аварийный слив - Нет.

Помещение, где размещены емкости:

Ширина, м - 22;

Длина, м - 10;

Высота, м - 7;

Кратность вентиляции, 1/ч - 8;

Скорость воздуха, м/с - 0,4;

Расстояние до задвижек, м - 6;

Средства тушения - СО2;

Общий энергетический потенциал, Е, ГДж - 240.
