Анализ состояния охраны труда в помещении

.2.1 Анализ естественного освещения

При анализе достаточности естественного освещения необходимо оценить соответствует ли фактическое значения освещения нормативному согласно СНиП II-4-79.[20]

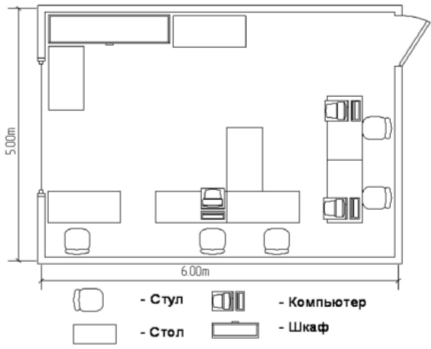

Рис. 6.21 - План помещения

Нормированное значение коэффициента естественного освещения (КЕО) для четвёртого светового пояса, в котором находится Украина, определяется в процентах по формуле:

(6.3)

где - нормируемое значение КЕО для III светового пояса. Для большинства административно-управленческих помещений, в которых выполняются работы III разряда, значение КЕО принимает значение= 1,5%;

m - коэффициент светового климата (для Украины m = 0,9);

с - коэффициент солнечности. Для географической широты г. Сумы принимает значение в промежутке 0,75 - 1. Принимаем с = 0,8.

Фактическое значение КЕО для исследуемого помещения можно выразить из формулы:

, (6.4)

, (6.5)

где S0 - площадь всех окон в м2; S0 = 2 × 4= 8 (м2);n - площадь пола в помещении м2; Sп = 5 × 6 = 30 (м2);

t0 - общий коэффициент светопропускания оконного проёма. Для оконных проёмов общественных зданий, не оборудованных солнцезащитными устройствами t0 = 0,5;1 - коэффициент, учитывающий отражение света от внутренних поверхностей помещения;

hо - световая характеристика окна;

Кзд = 1, при отсутствии зданий, затемняющих окна;

Кз - коэффициент запаса (1,3 - 1,5). Принимаем Кз = 1,3.

Для расчёта коэффициента, учитывающего отражение света от внутренних поверхностей помещения, r1 используем таблицу 4.1.

Для этого рассчитаем:

отношение глубины помещения к высоте от уровня условной рабочей поверхности до верха окна. Уровень рабочей поверхности совпадает с высотой подоконника, поэтому расстояние от уровня условной рабочей до верха окна равно 2 м. Глубина помещения соответствует наибольшему удалению рабочего места от окна и соответственно равна 4 м. Искомое отношение таким образом равно 4 / 2 = 2.

отношение расстояния расчётной точки от наружной стены к глубине помещения равно 4 / 6 ≈ 0,67;

отношение длины помещения к его глубине равно 5/ 6 ≈ 0,83.

б)

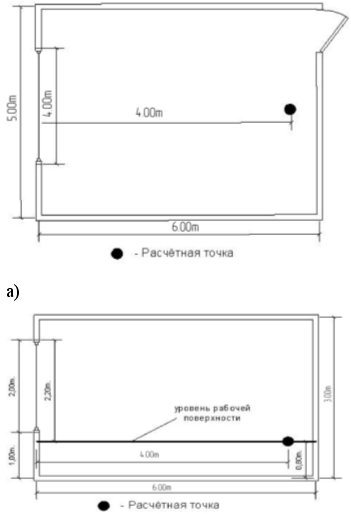

Рис. 6.22 - Схема расчёта естественного освещения. а) вид сверху, б) вид сбоку.

Пользуясь рассчитанными отношениями и учитывая, что средневзвешенный коэффициент отражения р равен 0,5 из таблицы "Значение коэффициента r1 при боковом одностороннем освещении" находим:

отношение глубины помещения к высоте от уровня условной рабочей поверхности до верха окна попадает в интервал от 1,5 до 2,5;

отношение расстояния расчётной точки от наружной стены к глубине помещения попадает в интервал от 0,5 до 0,7;

ближайшее соседнее значение для отношения длины помещения к его глубине равны 0,5 и 1.
