Принципиальная схема очистки. Физико-химические основы очистки отработанных газов от токсичных компонентов

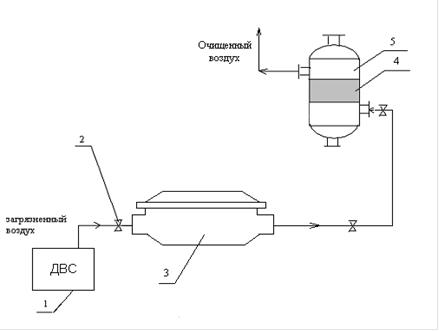

Рисунок 1 - Промышленная установка по очистки отработавших газов: 1-двигатель внутреннего сгорания, 2 - запорный вентиль, 3 - фильтр, 4 - известковый катализатор, 5 - каталитический нейтрализатор

Принцип действия предлагаемой установки заключается в следующем. Загрязненный воздух после двигателя внутреннего сгорания 1 поступает в фильтр 3, который предназначен для очистки воздуха двигателей внутреннего сгорания. Он содержит прикрепленный к двигателю корпус с крышкой и установленный в корпусе фильтрующий элемент, выполненный в виде концентрично расположенных внешнего и внутреннего перфорированных цилиндров, между которыми помещена многолучевая бумажная штора, верхней и нижней эластичных крышек, жестко установленных на торцах перфорированных цилиндров и фильтровального материала, размещенного по наружной поверхности внешнего цилиндра. Фильтровальный материал выполнен из трикотажного полотна, закрепленного верхней и нижней эластичными крышками. Трикотажное полотно выполнено из полимерных нерастяжимых и эластомерных нитей, в структуре которого эластомерная нить расположена между петлями из нерастяжимых нитей в виде футера с чередованием через одну петлю и провязана в петли с нерастяжимой нитью с чередованием: через 4 - 8 петель по петельному столбику и через 3 - 5 рядов - по петельному ряду, причем модуль петель из нерастяжимой нити больше модуля петли из эластомерной нити в 3,4 раза. Техническим результатом является увеличение качества очистки воздуха при работе двигателей внутреннего сгорания за счет создания фильтровальной поверхности повышенной плотности и увеличение срока эксплуатации за счет получения фильтровального трикотажного полотна с переменной проницаемостью. Эффективность очистки от сажи достигает 98 - 99% [10].

Следующая стадия очистки протекает в каталитическом нейтрализаторе 5, катализатором 4 в котором является известняк СаСО3. Очистка происходит по следующим реакциям:

СaCO3 + NO2 + NO + H2O Ca(NO3)2 + H2CO3 + O2

CaCO3 + CO2 + H2O Ca(HCO3)2 ;(HCO3)2 + SO2 + H2O CaSO3 H2O + 2CO2 ;

CaSO3 H2O + 1/2 О2 CaSO4 H2O

Степень очистки в катализаторе равна 90-95% . Помимо очистки от оксидов азота и серы происходит очистка от частиц сажи с эффективностью 20% и других веществ.

Данная схема позволяет очистить отработанные газы от всех загрязняющих компонентов, то есть довести их концентрации до ПДК и ниже, следовательно, снизить негативное воздействие на окружающую среду.
