Песколовки

- скребковый механизм для удаления песка; 2 - гидроэлеватор; 3 - щитовой затвор с электроприводом; 4 - щитовой затвор с ручным приводом; 5, 6 - задвижка с электроприводом; 7 - трубопровод рабочей воды с гидроэлеватором; 8 - пульпопровод

Рис. 7. Скребковый унифицированный механизм МСПУ-З с поворачивающимся скребком: 1 - привод; 2 - скребковая тележка; 3- блок ведомый; 4-поворачивающийся скребок

Песколовка с круговым движением воды показана на рис. 8. Движение воды происходит по кольцевому лотку. Выпавший песок через щели попадает в конусную часть, откуда периодически откачивается гидроэлеватором. Песчаная пульпа может направляться в песковые бункера.

В ГДР на основании проведенных опытов по гидромеханической очистке горизонтальных песколовок разработана конструкция горизонтальных песколовок с песковой камерой и гидромеханической отмывкой песка (рис. 9). Песковая камера в верхней части имеет щель для приема уловленного песка, которая может закрываться клапаном при повышении давления воды в камере. Промывная система состоит из трубопровода, уложенного по середине днища песковой камеры. Смывные насадки диаметром 7,3 мм расположены с двух сторон на нижней половине трубы через 25 см друг от друга и направлены в сторону сборного бункера. Осадок из песколовки можно выгружать не прекращая ее работы. После включения гидромеханической системы и повышения давления воды в камере клапаны закрывают приемное щелевое отверстие, т. е. исключается поступление взмученного осадка в рабочую часть песколовки.

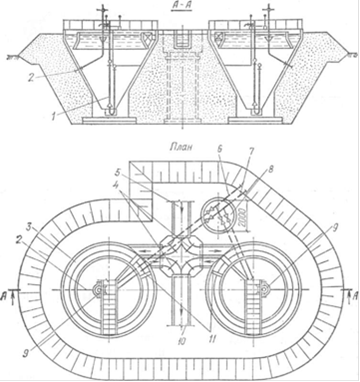

Рис. 8. Песколовка с круговым движением воды пропускной способностью 1400-64 ООО м3/сут: 1 - гидроэлеватор; 2 - трубопровод для отвода всплывающих примесей; 3 - желоб; 4 - поверхностные затворы с ручным приводом; 5 - подводящий лоток; 6 - пульпопровод; 7 - трубопровод для рабочей жидкости; « - камера переключения; 9 - устройства для сбора всплывающих примесей; 10 - отводящий лоток; 11 - полупогружные щиты

Тангенциальные песколовки имеют круглую форму в плане; подвод воды к ним осуществляется по касательной (тангенциально). Подвод воды по касательной и движение ее в сооружении по кругу вызывают вращательное движение потока. При одновременном поступательном и вращательном движении создается винтовое движение. Вращательное движение положительно сказывается на работе песколовок, так как оно способствует отмывке от песка органических веществ и исключает их выпадение в осадок. Благодаря этому осадок из тангенциальных песколовок содержит меньше органических загрязнений, чем в песколовках других типов. На рис. 10 показана тангенциальная песколовка с вихревой водяной воронкой. Выпавший песок удаляется с помощью шнека. Нагрузку на песколовку принимают 110 м3/(м2-ч), а диаметр не более 6 м. Она задерживает около 90 % песка, содержащегося в поступающей сточной воде. Разновидностью тангенциальных песколовок являются аэрируемые песколовки, которые широко применяются в США и в странах Европы.

Аэрируемые песколовки имеют удлиненную прямоугольную в плане форму и прямоугольное или трапецеидальное сечение с шириной, равной высоте (рис. 11). Поступательное движение в них создается за счет подачи воды в песколовки с одной стороны и отвода с другой. Вращательное движение воды обеспечивается аэрацией потока, которую создает аэратор, установленный с одной из длинных сторон песколовки на расстоянии 45-60 см от дна, а под ним размещен лоток для сбора песка. В поперечном сечении днище имеет уклон i=0,2-0,4 к песковому лотку. Вследствие наложения поступательного и вращательного движений в аэрируемых песколовках, как и в тангенциальных, возникает винтовое движение жидкости.

Рис. 9. Горизонтальная песколовка с гидромеханической отмывкой песка: 1 - промывные трубы; 2 - промывная камера; 3 - трубопровод от насоса; 4 - промывные отверстия; 5 - клапан; 6 - трубы на песковые площадки
