Решетки

Размер решеток определяется из условия обеспечения в прозорах скорости движения сточной воды

vp = 0,8-1,0 м/с при макси

где К = 1,05-1,1 - коэффициент, учитывающий стеснение потока механическими граблями.

Общая ширина решеток равна

B = S(n- l) + b n, м,

где S - толщина стержней.

Исходя из общей ширины решеток подбирают необходимое количество рабочих решеток (см. табл.1). Дополнительно устанавливают 1-2 резервные решетки и предусматривают устройство обводной линии для пропуска воды в случае аварийного засора решеток. Решетки размещают в отдельном отапливаемом помещении (t = 16 °С) с кратностью обмена воздуха 5. Между решетками для их обслуживания предусматривают проходы не менее 1,2 м. Пол здания располагают не менее чем на 0,5 м выше расчетного уровня воды в канале.

Низкая технологическая эффективность ранее широко распространенных решеток МГ вызвала необходимость организации на предприятиях производства решеток типа РМН (рис. 2, прозоры 6 мм) с постепенной их установкой вместо решеток МГ на всех станциях аэрации предприятий. В результате замены решеток объемы задержанных загрязнений увеличились в 5-6 раз. Однако внедрение решеток типа РМН не позволило полностью выделить из сточных вод все грубодисперсные примеси.

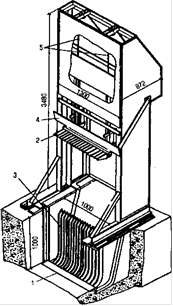

Рис. 2. Решетки с прозорами 6 мм (продольный разрез):

- подводящий канал; 2 - грабли; 3 - стержни решетки; 4 - сбрасыватель; 5 - канат
