Факельная установка (УФМС) (рисунок 6.2) применяется в нефтегазодобывающей, нефтехимической, нефтеперерабатывающей, химической и других отраслях промышленности. Она изготавливается на основе оголовка факельного струйного ОФМС, предназначенного для сжигания газов при аварийных, периодических и постоянных выбросах. Так же обеспечивает эффективное сжигание любых объемов попутного нефтяного газа, прошедшего через сепаратор, давлением 0,6 МПа благодаря соответствующей модификации факельного оголовка.

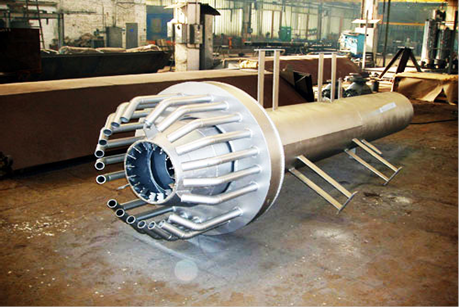

Рисунок 6.1 - Факельная установка УФМС
Факельная установка состоит:
факельный ствол;
оголовок (с кожухом ветровой защиты, струйным затвором и конфузором);
дежурные горелки;
блок дистанционного розжига и контроля.
Преимущества УФМС:
стабильное пламя при любых расходах газа и погодных условиях, например, сильном ветре и дожде.
уменьшенный ветровой эффект на факел, работа дежурной горелки за счет правильной конструкции ветрового щита и использования интегрированного струйного затвора.
преимущества струйного затвора факельной установки:
уникальность и надежность конструкции;
долговечность конструкции;
устранение горения внутри оголовка;
устранение горения внутри факельного ствола;
значительное снижение расхода затворного газа;
устранение необходимости в футеровке и дренаже;
отсутствие необходимости в подогреве затвора;
устранение необходимости в частом ремонте и обслуживании;
отсутствие коррозии и экономия металла.
) благодаря установке на верхнюю часть факельного оголовка конического защитного кожуха (экрана), образуется воздушный зазор, отделяющий пламя от боковых стенок ствола, в результате чего продлевается срок службы оголовка. Кроме того, этот экран препятствует "заворачиванию" пламени вниз и "лизанию" факельного ствола, предотвращая в то же время срыв пламени дежурной горелки.
) в струйном оголовке происходит полное сгорание углеводородных газов и не требуется присутствия пара или другой среды для обеспечения бездымного горения.
Таблица 6.3 - Технические параметры установки
|
Диаметр оголовка, мм |
Максимальное количество сжигаемого газа, тыс. м3/сут |
Высота ствола, м |
Диаметр ствола, мм |
Условное обозначение | |||
|
1 |
2 |
3 |
4 |
5 | |||
|
100 |
61 |
7 |
100/150 |
УФМС-100 | |||
|
150 |
146 |
10 |
150/200 |
УФМС-150 | |||
|
200 |
256 |
14 |
200/300/400 |
УФМС-200 | |||
|
250 |
402 |
17 |
250/450 |
УФМС-250 | |||
|
300 |
585 |
21 |
300 |
УФМС-300 | |||
|
350 |
792 |
24 |
350 |
УФМС-350 | |||
|
400 |
975 |
27 |
400 |
УФМС-400 | |||
|
500 |
1460 |
34 |
500 |
УФМС-500 | |||
|
600 |
2130 |
40 |
600 |
УФМС-600 | |||
|
750 |
750 |
49 |
750 |
УФМС-750 | |||
|
900 |
900 |
61 |
900 |
УФМС-900 | |||
