Первичный отстойник

Для улавливания из сточных вод нерастворенных загрязнений применяют отстойники периодического (контактные) и непрерывного (проточные) действия. В практике очистки сточных вод в основном используются отстойники непрерывного действия. По направлению движения жидкости в сооружении отстойники подразделяют на два основных типа: горизонтальные и вертикальные. Для очистки сточных вод широко используют также радиальные отстойники, которые являются разновидностью горизонтальных.

В данном курсовом проекте рассчитаны два варианта отстойников: 1) Вертикальный отстойник с центральной подающей трубой; 2) Двухъярусный отстойник.

1 Вертикальный отстойник с центральной подающей трубой

Определили рабочую глубину сооружения

(5.16)

Определяем общий объем всех отстойников

(5.17)

Площадь поперечного сечения зоны отстаивания найдена как

(5.18)

(5.19)

Общая площадь отстойника найдена по формуле

(5.20)

Принимаем типовой диаметр одного отстойника Дтип = 9,0 м.

Определили количество отстойников

шт (5.21)

Принимаем три отстойника.

Определили диаметр трубы по формуле

(5.22)

Найден диаметр раструба по соотношению

(5.23)

Найден диаметр отражающего щита по соотношению

(5.24)

Определили высоту раструба

;

Высота щели определена по формуле

(5.25)

Определили высоту цилиндрической части отстойника

;

Определили высоту конической части отстойника

;

Определили общую высоту сооружения

;

Найден объем конусной части отстойника

;

;

(5.26)

Определили высоту осадка в отстойнике

(5.27)

Удаление осадка по иловой трубе Ǿ200 за счет гидростатического давления.

Общий объем сырого осадка в вертикальном отстойнике определен по формуле

(5.28)

где tОС - время накопления осадка, принято равным 2 суток;

В - влажность сырого осадка, принята 95%;

ρ - плотность осадка, принята равной 1,0 т/м3;

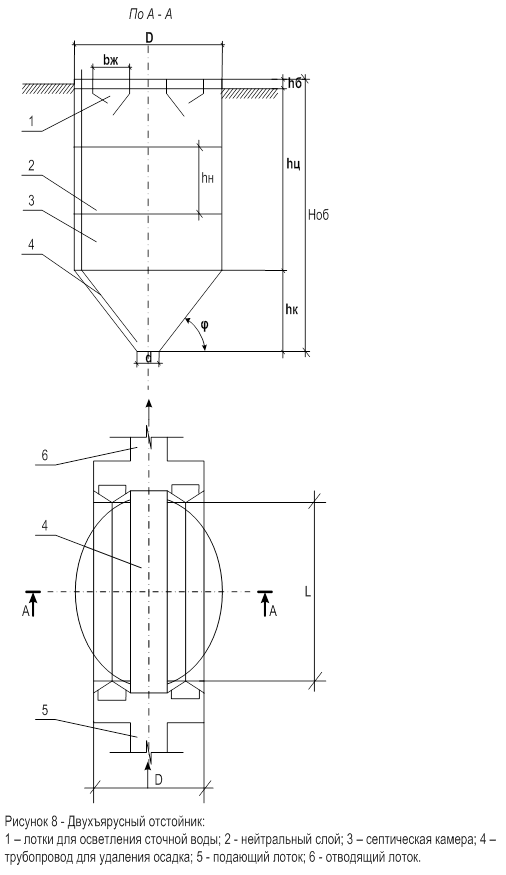

2 Двухъярусный отстойник

Определили суммарный объем желобов зоны отстаивания

(5.29)

где tотс - время отстаивания, принято tотс = 1,5 ч.

;

Принят типовой двухъярусный отстойник с диметров Dт = 12,0 м и суммарным объемом желобов Vжт=102,4 м3.

Определили количество N двухъярусных отстойников

(5.30)

Длина желоба

Ширина желоба определена по зависимости

(5.31)

Определили площадь поперечного сечения одного желоба

(5.32)

выражаем из этого уравнения h1 (5.33)
