Решетки

Для улавливания из сточных вод крупных нерастворенных загрязнений применяют решетки и решетки - дробилки, выполняемые из круглых, прямоугольных или иной формы металлических стержней. Решетки, устанавливаемые на насосных станциях, могут иметь и большие прозоры, поскольку это зависит от размеров насосов.

Решетки подразделяют на неподвижные и подвижные. Наиболее широкое применение получили неподвижные решетки. Для удобства съема загрязнений часто решетки устанавливают под углом к горизонту α=60 - 70 0. Если количество улавливаемых загрязнений составляет 0,1 м3 в 1 сутки и более, то очистка решеток должна быть механизирована.

В настоящем курсовом проекте рассчитаны два типа решеток: 1) Решетки неподвижные (1шт); 2) Решетки - дробилки РД-400 (2шт).

.1 Решетки неподвижные

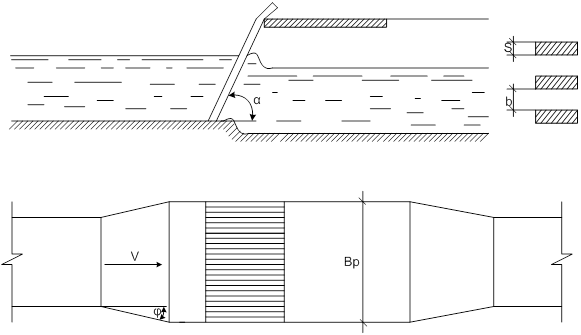

Рисунок 4 - Решетка неподвижная с ручной очисткой

При расчете решетки вначале определяем общее число прозоров n по формуле

(5.1)

где - максимальный секундный расход сточных вод, м3/с;

h1 - глубина воды перед решеткой, h1 = 0,5 м;

Vр - средняя скорость в прозорах решетки, принята Vр = 1 м/с;

Kз - коэффициент, учитывающий стеснение прозоров граблями и задержанными загрязнениями, принят Кз = 1,05.

.

Общая ширина решеток

(5.2)

где s - толщина стержней решетки, принимаем s = 0,008 м (8 мм).

.

Перепроверили скорость воды через неподвижнию решетку

(5.3)

Определяем длину решетки

,

Определили потери напора на решетке

(5.4)

где p -коэффициент, увеличивающий потери напора из-за засорения решетки, принят p=3;

ζ - коэффициент местного сопротивления, найден по формуле

(5.5)

где β - коэффициент, равный 1,72 для круглых стержней в решетке.

V1 - скорость воды в камере перед решеткой, определена по формуле

(5.6)

Определяем суточный объем загрязнений

(5.7)

где k - количество отбросов, снимаемых с решеток на одного жителя, k= 8,0 л/год·чел;

Nпр - приведенное количество жителей, определено по формуле

(5.8)

.

Определена суточная масса загрузки

(5.9)

где ρзагр - плотность загрузки, принимаем ρзагр = 0,75 т/м3.
