Установки пенной сепарации

.

Для промышленной практики обычно применяют установки непрерывного действия. Установки могут быть без возврата и с возвратом части пенного продукта (в виде потока д

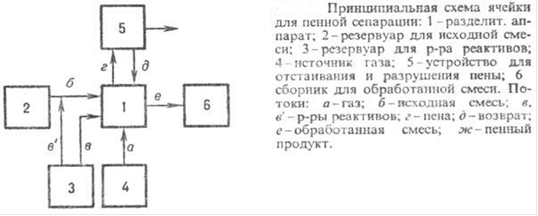

, рис.2.1.4). Применение возврата позволяет повысить концентрацию отбираемого пенного продукта. Одноступенчатые установки для пенной сепарации (процесс проводят в одну стадию) состоят из одной элементарной ячейки типа, показанного на рис.2.1.4. Многоступенчатые установки (для многостадийных процессов) состоят из нескольких элементарных ячеек. В них многократной обработке подвергают либо пенный продукт первой ячейки, либо выходящий из нее раствор в зависимости от того, что хотят получить - концентрат ценной примеси или очищенный от примеси раствор. Возможно и сочетание в одной установке обоих процессов.

Рисунок 2.1.4

В лаб. условиях чаще всего используют барботажный метод, в промышленных - обычно остальные. Механический метод прост технически, но не обеспечивает хорошей очистки вследствие низкой дисперсности. Пересыщение жидкости газом под давлением эффективно при выделении коллоидных и грубодисперсных частиц, па поверхности которых выделяются пузырьки газа из пересыщенного раствора. Достоинства электролитич. установок - их простота, возможность управлять размером пузырьков, изменяя потенциал на электроде, возможность получать системы с высокой дисперсностью газовых пузырьков. Основной недостаток этих установок - загрязнение обрабатываемых растворов гидроксидами металлов, образующимися при растворении электродов.

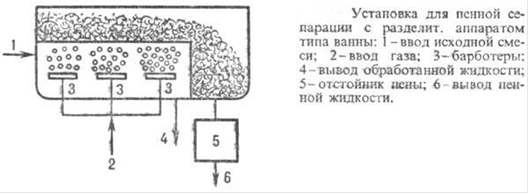

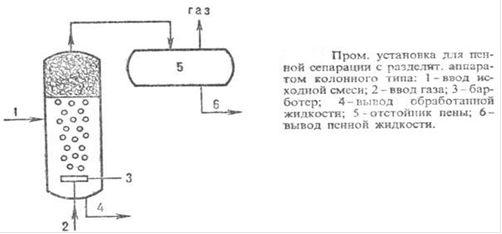

При необходимости регулируемого возврата пенного продукта в аппарат (напр., при выделении радиоактивных или ценных элементов из разбавленных растворов) используют колонные аппараты (рис.2.1.5). Если же цель процесса - очистка стока, то регулируемый возврат не требуется и используют аппараты типа ванны (рис.2.1.6).

Рисунок 2.1.5

В колонне исходную смесь вводят противотоком по отношению к газу либо в жидкость, либо в пену. Из разрушителя пены пенный продукт удаляется полностью или частично. В последнем случае часть продукта возвращают в колонну. При работе с ванной исходная смесь вводится через патрубок 1

, а выходит из патрубка 4

. Газ поступает в ванну через барботеры 3

. Образующаяся пена удаляется (газом или скребками) в сборник пены, а затем в отстойник 5

. Разрушение стойкой пены производят периодическим впрыскиванием пеногасителя. Для снижения турбулентности и увеличения времени контакта газа с жидкостью вдоль потока пузырьков и поперек потока жидкости устанавливают вертикальные пластины.

Рисунок 2.1.6

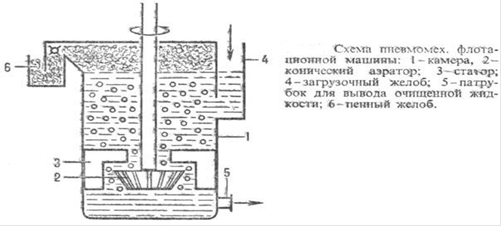

В пневмомеханической флотационной машине (рис.2.1.7) диспергирование газа в камере осуществляют путем вращения ротора с коническим аэратором. В компрессионной установке для пенной сепарации.

Рисунок 2.1.7

(Рис.2.1.8) исходный раствор из емкости 1

подается на очистку насосом 2

в камеры 4

многокамерного аппарата для пенной сепарации. В камере насыщения 7

происходит насыщение очищенного раствора рабочим газом, который начинает вследствие снижения давления самопроизвольно десорбироваться после поступления раствора через аэраторы 5
