Свинцово-кислотные аккумуляторы и батареи, собранные из них, являются очень распространёнными вторичными источниками тока и применяются в различных областях техники. Они обладают относительно высокими электрическими характеристиками на единицу веса и объёма.
Положительными качествами свинцово-кислотных аккумуляторов по сравнению со щелочными, являются высокие допустимые разрядные токи и низкий саморазряд. Это определило их широкое применение на транспорте, в качестве стартерных, тяговых и буферных аккумуляторов, в связи и энергоснабжении, в качестве аварийного и буферного источника тока.
Конструкция и работа стартерных аккумуляторных батарей
В аккумуляторной батарее электрическая энергия, поступающая в процессе её заряда от внешнего источника постоянного тока, превращается в химическую и в этом виде может быть запасена, а в процессе разряда - вновь преобразуется в электрическую энергию. Автотракторные аккумуляторные батареи называют стартерными, так как при малом внутреннем падении напряжения они обладают свойством кратковременно отдавать ток большой силы, необходимый для работы стартера при запуске двигателя.

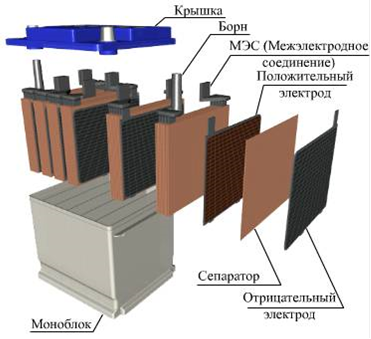

Основными составными частями кислотных АКБ являются положительные и отрицательные пластины (электроды), соединённые перемычками в полублоки и блоки, сепараторы, моноблоки (банки), крышки и электролит.
Батареи обычно собирают в пластмассовом сосуде - моноблоке. Пластина каждой полярности состоит из активной массы и решетки ,которая служит токоотводом и удерживает активную массу.
Положительные пластины имеют тёмно-коричневый цвет (двуокись свинца), а отрицательные (губчатый свинец) - светло-серый.
Сепараторы, проложенные между пластинами, служат для предотвращения замыкания разноимённых пластин и представляют собой тонкие листы из пористого кислотостойкого материала.
Блок пластин, составленный из полублоков положительных и отрицательных пластин, помещённый в ячейку моноблока, представляет собой отдельный аккумулятор батареи.

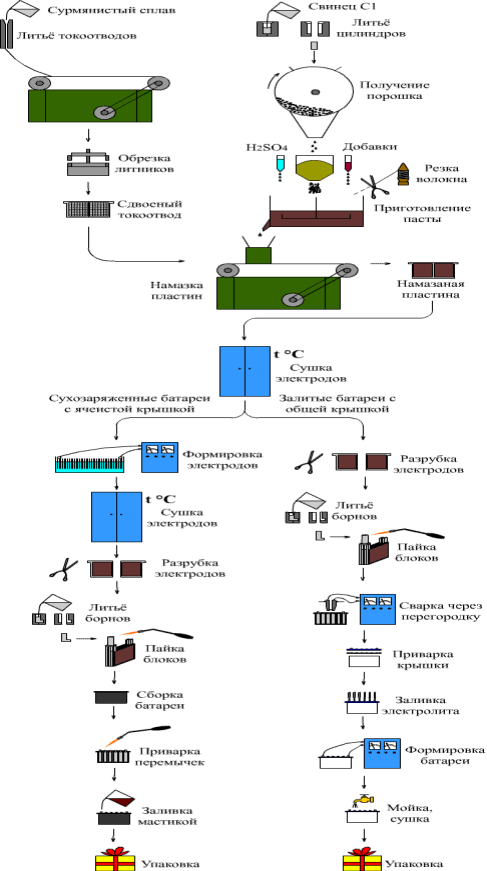

Схема производства аккумуляторных батарей и комплектующих
Производство свинцово-кислотных аккумуляторных батарей относят к области относительно сложных производств, когда качество конечной продукции в значительной мере зависит как от качества исходных материалов, так и от соблюдения технологических режимов в процессе их переработки и сборки комплектующих. Производство можно разбить на два основных передела, каждый из которых заканчивается выпуском готовой продукции - производство электродов и сборка батарей.
Аккумуляторное производство можно разворачивать поэтапно, начав с производства пластин. В этом случае реализуемой продукцией являются электроды, ремкомплекты (электрод с сепаратором) или комплекты для сборки батарей (электроды, сепараторы, корпуса и крышки). Можно также собирать аккумуляторы в эбонитовых моноблоках, учитывая малую стоимость оборудования для их сборки. Следующим этапом является сборка малоуходных АКБ с общей крышкой. Возможны также варианты формировки пластин в ваннах или в самих аккумуляторах.
Финансовые затраты на организацию сборочного или полного производства зависят от объема выпуска и степени механизации и автоматизации процессов и могут колебаться от 5 до 500 тыс. $. Для расчета предложения по началу выпуска батарей необходимы следующие данные: вид батареи - с общей или с ячеистой крышкой; номенклатура; объемы производства по номенклатуре. Перечень оборудования и исполнение по степени механизации оговаривается с заказчиком. Дополнительно для сборки также необходимы исходные данные по комплектующих и КД на батарею (может быть разработана нами).
Для производства электродов используется сурьмянистый, малосурьмянистый , кальциевый и другие сплавы свинца и чистый свинец марок от С3 до СО. Кроме этого при производстве необходимы аккумуляторная кислота, полипропиленовое волокно, органические добавки, дистилированная вода и газ для пайки. При сборке батарей, в зависимости от их типа используются эбонитовые и полиэтиленовые детали корпуса, электроды, токоведущие детали, сепараторы и мастика либо полипропиленовый моноблок с общей крышкой, электроды и сепараторы и токоведущие детали.
Для производства электродов основным оборудованием являются - литейные автоматы для токоотводов (решеток), мельницы помола свинца для получения порошка, смесители и намазочные машины. При сборке батарей с общей крышкой все операции производятся вручную и оборудование значительно дешевле, чем для сборки батарей с общей крышкой, где необходима большая степень механизации и возможна полная автоматизация процесса сборки и контроля качества. Оборудование производится с адаптацией под заказчика, под его батарею. Оборудование для сборки производится в трех исполнениях по степени механизации - пост (простое оборудование, где позиционирование батареи и подвод инструмента осуществляется вручную); установка (вручную подается батарея, подача инструмента механизирована); автомат (все операции автоматизированы). Ряд автоматов может быть смонтировано в линию, снабженную системой управления. Принципиально все операции и транспорт могут быть автоматизированы, целесообразность этого определяет заказчик.
